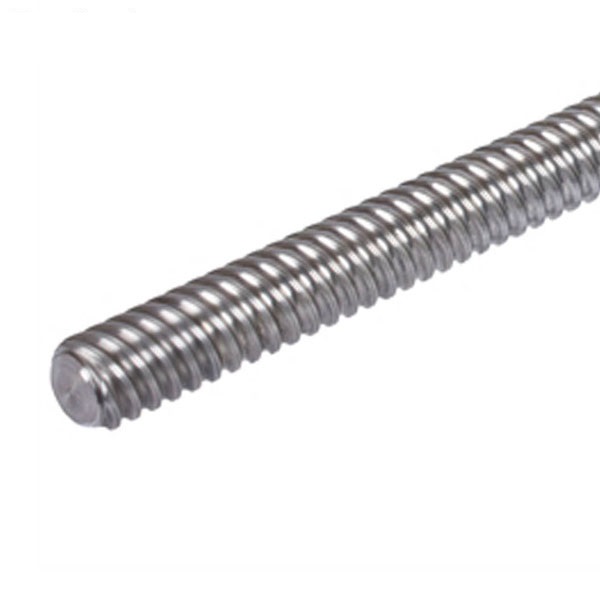

پیچ بال اسکرو قطر 16 گام 5 BAHER
محصولی که در حال بررسی آن هستید پیچ بال اسکرو با قطر شانزده و گام پنج میلیمتر است که عموما با نام بال اسکرو 1605 نیز شناخته می شود. دو رقم اول نشانگر قطر و دو رقم بعد نشانگر گام پیچ است.
بال اسکرو چپیست ؟
یکی از مکانیزم های انتقال قدرت پر کاربرد در مجموعه های اتوماسیون صنعتی و ساخت دستگاه هایی نظیر CNC و … بال اسکرو ها هستند که از طریق یک پیچ بال اسکرو ( Ball Screw) و یک مهره مخصوص (Ball NUT) حرکت دوار تولید شده توسط موتور را تبدیل به حرکت خطی دقیق می کند.
همانطور که اشاره شد مکانیزم بال اسکرو از طریق یک میله که به صورت رزوه دار و پیچ مانند است به همراه یک مهره که داخل آن ساچمه قرار دارد، حرکت دوار موتور را به حرکت خطی تبدیل می کند که به طور مثال از این حرکت تولید شده می توان در محورهای مختلف CNC و یا به عنوان نیروی محرکه جک و یا هر حرکت خطی دیگری که دقت در آن مهم است استفاده کرد.
پیچ بالاسکرو که به صورت مستقیم به شفت خروجی موتور دوار متصل می شود، روی سطح خود دارای رزوه هایی است که با دقت بسیار بالا و استفاده از روش های تولید پیشرفته، ساخته شده است. این شیار ها محل حرکت ساچمه هایی است که داخل مهره قرار دارد. فلسفه استفاده از این ساچمه ها در مکانیزم بال اسکرو، ایجاد حرکت روان، بدون صدا، کمترین میزان اصطکاک و بالاترین دقت ممکن است.
گام بال اسکرو چیست؟
گام بال اسکرو به فاصله دو نقطه ی مشابه در دو رزوه متوالی در پیچ بال اسکرو گفته می شود. اگر گام یک بال اسکرو 5 میلیمتر باشد، با یک دور حرکت موتور، مهره بال اسکرو به اندازه 5 میلیمتر حرکت خواهد کردهر چه گام بال اسکرو کمتر باشد کنترل آن دقیق تر و میزان دقت نهایی حرکت خطی بالاتر خواهد بود.
نکاتی مهم برای انتخاب بال اسکروی مناسب
1- میزان بار مکانیکی که باید توسط بال اسکرو جابه جا شود.
2- میزان دقت مورد نیاز در حرکت.
3- شرایط محیطی محل نصب و استفاده از بال اسکرو.
در تصاویر زیر ابعاد استاندارد ماشین کاری دو سر پیچ بال اسکرو برای یاتاقان های BK ، FK ، BF و FF را مشاهده می کنید
